R型熱電偶_介紹_型號規格_技術參數
更新：2017-04-13 22:19:12 點擊：
詳情

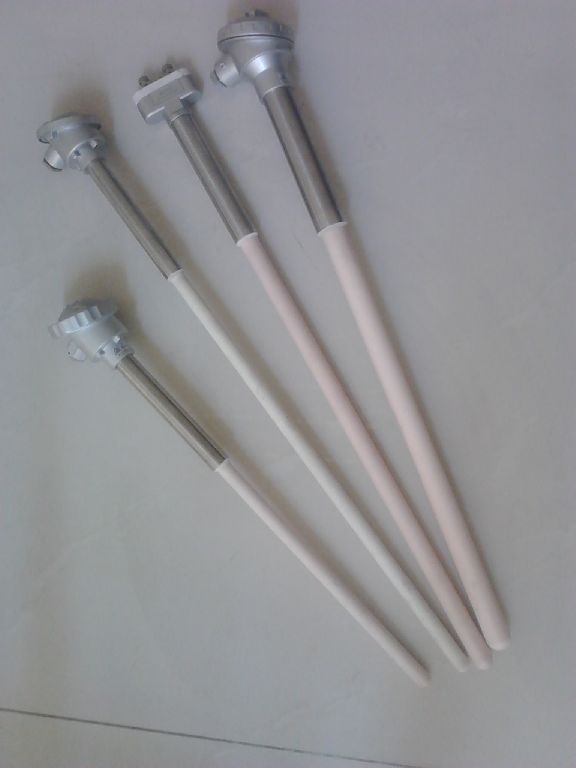

鉑銠13-鉑（R型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（RP）的名義化學成分為鉑銠合金，其中含銠為13%，含鉑為87%，負極（RN）為純鉑，長期最高使用溫度為1300℃，短期最高使用溫度為1600℃。
R型熱電偶在熱電偶系列中具有準確度最高，穩定性最好，測溫溫區寬，使用壽命長等優點。其物理，化學性能良好，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。由于R型熱電偶的綜合性能與S型熱電偶相當，在我國一直難于推廣，除在進口設備上的測溫有所應用外，國內測溫很少采用。1967年至1971年間，英國NPL，美國NBS和加拿大NRC三大研究機構進行了一項合作研究，其結果表明，R型熱電偶的穩定性和復現性比S型熱電偶均好，我國目前尚未開展這方面的研究。
R型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏讀低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
R型熱電偶型號及規格：
|
型 號
|
分 度 號
|
測溫范圍℃
|
保護管材料
|
熱響應時間
|
規 格
|
|
|
直徑
|
總長（L）插深I
|
|||||
|
WRQ-130
WRQ2-130
|
R
|
0-1600
|
高鋁質
|
＜ 150S
|
Φ16
|
300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500
2150x2000
|
|
WRQ-131
WRQ2-131
|
R
|
0-1600
|
＜ 150S
|
Φ20
|
||
R型熱電偶主要技術參數
R型熱電偶產品執行標
IEC584
IEC751
JB/T5582-1991
R型熱電偶訂貨需知：
1.注明熱電偶型號、分度號、使用溫度。
2.熱電偶保護管直徑、長度。
3.緊固件、法蘭裝置，提供尺寸。
